BRASMEC

CU500M (*RD)

. Descargar archivo

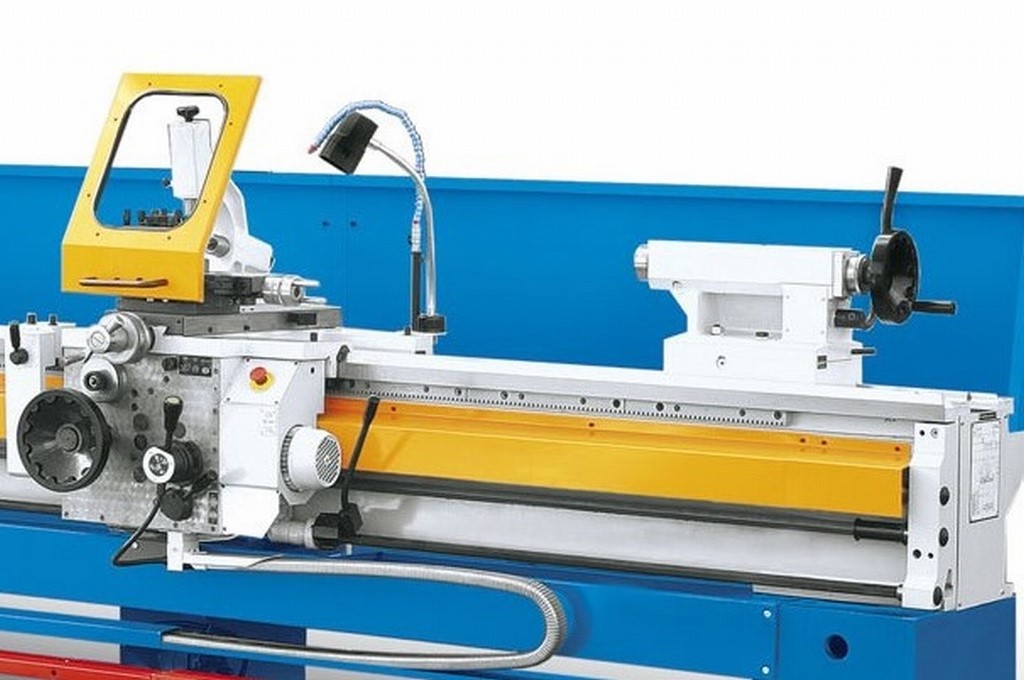

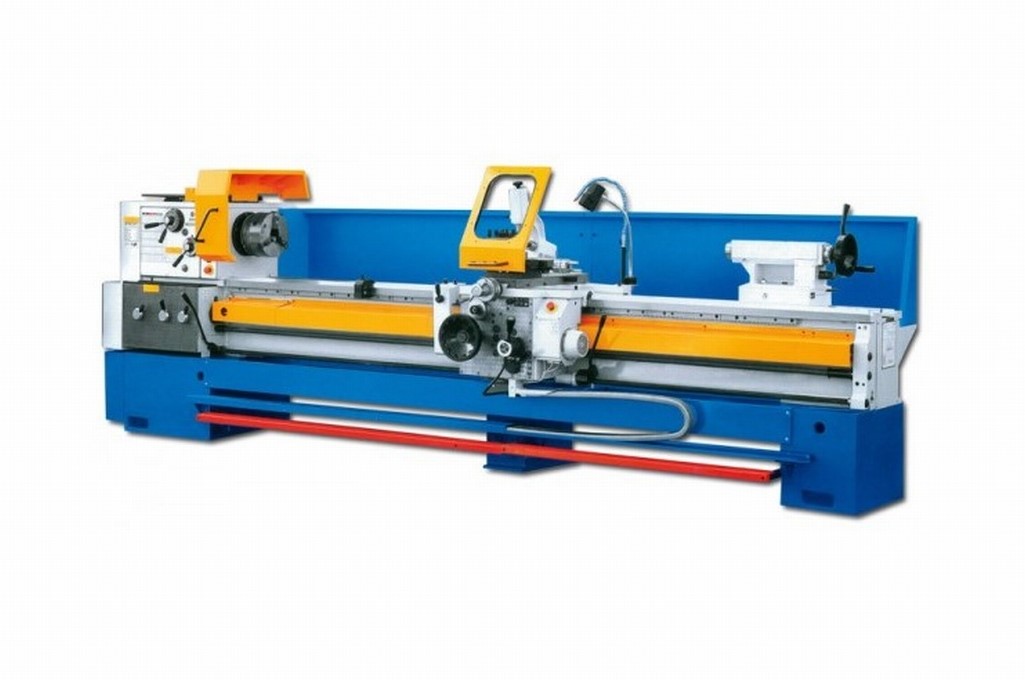

*TORNO PARALELO UNIVERSAL MODELO CU500M (RD)**

CAPACIDAD :
Altura de Puntos	mm	250
Volteo sobre bancada	mm	500
Diámetro sobre carro	mm	300
Diámetro en el escote	mm	700
Ancho de Bancada	mm	400
		1000; 1500
Distancia entre puntos	mm	2000; 3000
		4000; 5000

HUSILLO :
Taladro del husillo	mm	72
Nariz del husillo DIN55027	No.	8

CABEZAL :
Número de velocidades del eje del cabezal		21
Rango de velocidades	rpm	20-2000	*
Potencia de motor	kw	7,5


AVANCE :
Número de avances		120
Rango de avances longitudinales	mm/rev	0.04-0.12
Rango de avances transversales	mm/rev	0.02-6

ROSCA :
Número de roscas		64
Roscado métrico	mm	0.5-120
Roscado en pulgadas	pulg.	60- ¼
Módulo de roscado	Modular	0.125-30
Rango de roscas DP	DP	240-1

CARRO :
Recorrido transversal	mm	315
Recorrido Superior	mm	130

CONTRAPUNTA :
Diámetro del husillo	mm	90
Cono del husillo	Morse	No. 5
Recorrido del husillo	mm	230

PESO
1000mm	Kg	2890
1500mm	Kg	3070
2000mm	Kg	3310
3000mm	Kg	3710
4000mm	Kg	4130
5000mm	Kg	4560

*CU500 MRD: 3 Sub-rangos 25-100; 100-400; 500-2000.
